Светильники взрывозащищенные светодиодные Трасса-Ex

Светильники взрывозащищенные светодиодные «Трасса-Ex» — это передовое решение для безопасного и эффективного освещения во взрывоопасных средах. Эти светильники обеспечивают высокую яркость и эффективность освещения, сохраняя при этом высокий уровень безопасности.

Светильники «Трасса-Ex» оснащены современными светодиодными источниками света, которые обеспечивают яркое и равномерное освещение даже в самых сложных условиях. Благодаря использованию светодиодов, эти светильники потребляют меньше электроэнергии и имеют длительный срок службы, что позволяет сократить затраты на энергию и обслуживание.

Конструкция светильников «Трасса-Ex» соответствует строгим стандартам безопасности и имеет все необходимые сертификаты и допуски для эксплуатации во взрывоопасных зонах. Они обладают высокой степенью защиты от пыли и влаги, а также обеспечивают надежную защиту от коротких замыканий и перегрузок.

Светильники «Трасса-Ex» прекрасно подходят для использования на нефтегазовых предприятиях, химических заводах, нефтехимических объектах, а также на других промышленных объектах, где требуется безопасное и эффективное освещение. Они обеспечивают надежное и стабильное освещение даже в условиях повышенной вибрации и механических нагрузок.

Взрывозащищенные светильники «Трасса-Ex» представляют собой оптимальное решение для обеспечения безопасности и производительности на промышленных объектах с повышенными требованиями к освещению. Их надежность, эффективность и выдающиеся характеристики делают их незаменимым компонентом в системах освещения во взрывоопасных условиях.

Фотометрические кривые

Стандартный комплект поставки

  • Светильник светодиодный Трасса-Ex.
  • Паспорт.

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: = 200…370 В, ≈ 140…265 В

Потребляемая мощность: 30 Вт, 60 Вт, 90 Вт, 120 Вт, 150 Вт, 180 Вт

Тип источника света: Матрица светодиодная

Световой поток: 3750 лм, 7500 лм, 11250 лм, 15000 лм, 18750 лм, 22500 лм

Цена от 13.300,00 ₽
*уточняйте у менеджера!

Артикул: Трасса-Ex Производитель: Метки: , , ,

Расшифровка условного обозначения

Взрывозащищенные светильники серии Трасса-Ex предназначены для наружного и внутреннего освещения объектов с потенциально взрывоопасной средой газа, пара, пыли или тумана в соответствии с маркировкой взрывозащиты Ex nR II T4 Gc / DIP A21 TA(110…135)°С.

Светодиодные светильники имеют широкий модельный ряд: Трасса-1-Ех, Трасса-2-Ех, Трасса-3-Ех, Трасса-4-Ех, Трасса-5-Ех, Трасса-6-Ех и отличаются между собой габаритами корпуса, потребляемой мощностью и количеством светодиодных модулей.

Конструктивно осветительные приборы серии Трасса-Ex состоят из панелей, на которые закреплены отдельные модули со светодиодами мощностью 30, 60, 90, 120, 150 или 180 Вт, и подсоединяются к взрывозащищенной клеммной распределительной коробке кабельными вводами. Такая конструкция гарантирует бесперебойную работу, так как нет необходимости менять весь светильник, в случае выхода из строя одного модуля. Светильники Трасса-Ex монтируются либо на консоль, либо на кронштейн.

Варианты исполнений

Варианты исполнений светильников Трасса-Ex с креплением на консоль

Наименование

Световой поток,
лм

Потреб.
мощность,
Вт

Маркировка
взрывозащ­иты

Степень
защиты

Габаритные размеры
(АхВхС), мм

Масса,
кг

Трасса-1-Ех (СКС-А,Б,В-220-001-Н,Т-УХЛ1-Ех)

3750

30

ExnR II Т4 Gc / DIP А21 ТА(110…135)°С

IP67

395x209x105

3,4

Трасса-2-Ех (СКС-А,Б,В-220-002-Н,Т-УХЛ1-Ех)

7500

60

495x209x105

5,7

Трасса-3-Ех (СКС-А,Б,В-220-003-Н,Т-УХЛ1-Ех)

11250

90

605x209x105

7,7

Трасса-4-Ех (СКС-А,Б,В-220-004-Н,Т-УХЛ1-Ех)

15000

120

730x209x105

9,9

Трасса-5-Ех (СКС-А,Б,В-220-005-Н,Т-УХЛ1-Ех)

18750

150

870x209x105

11,5

Трасса-6-Ех (СКС-А,Б,В-220-006-Н,Т-УХЛ1-Ех)

22500

180

990x209x105

13,4



Варианты исполнений светильников Трасса-Ex с креплением на кронштейн

Наименование

Световой поток,
лм

Потреб. мощность, Вт,

Маркировка
взрывозащиты

Степень защиты,

Габаритные размеры (АхВхС), мм

Масса,
кг

Трасса-1-Ех (СКС-А,Б,В-220-001-01-Н,Т- УХЛ1-Ех)

3750

30

ExnR II Т4 Gc / DIP А21 ТА(110…135)°С

IP67

395x209x245

3,8

Трасса-2-Ех (СКС-А,Б,В-220-002-01-Н,Т- УХЛ1-Ех)

7500

60

495x209x245

6,1

Трасса-3-Ех (СКС-А,Б,В-220-003-01-Н,Т- УХЛ1-Ех)

11250

90

605x209x245

8,1

Трасса-4-Ех (СКС-А,Б,В-220-004-01-Н,Т- УХЛ1-Ех)

15000

120

730x209x245

10,7

Трасса-5-Ех (СКС-А,Б,В-220-005-01-Н,Т- УХЛ1-Ех)

18750

150

870x209x245

12,3

Трасса-6-Ех (СКС-А,Б,В-220-006-01-Н,Т- УХЛ1-Ех)

22500

180

990x209x245

14,2

Примечание:

  • Тип кривой силы света: А — косинусная, Б — широкая, В — глубокая.
  • Цветовая температура: Т — теплая (3000…4000 K), Н — нормальная (4000…6000 K).

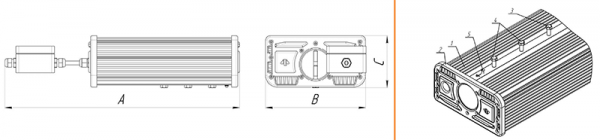

Габаритные размеры и вариант крепления светильников Трасса-Ex на консоль с учетом присоединительной коробки

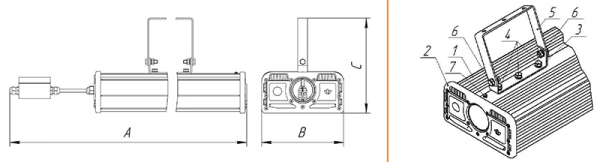

Габаритные размеры и вариант крепления светильников Трасса-Ex на кронштейн с учетом присоединительной коробки

Фотометрические кривые

Стандартный комплект поставки

  • Светильник светодиодный Трасса-Ex.
  • Паспорт.
0/5 (0 отзывов)

Поделиться с коллегами:

Share on WhatsApp Share on Telegram Share on SMS

Технические характеристики

Тип кривой силы света

Г — Глубокая, Д — косинусная, Ш — Широкая
Цветовая температура, K

3000, 4000, 5000, 6000
Маркировка взрывозащиты

ExnRIIT4Gc
Класс защиты от поражения эл. током

I
Климатическое исполнение

УХЛ1
Степень пыле-влагозащиты

Скачать

0/5 (0 отзывов)

Поделиться с коллегами:

Share on WhatsApp Share on Telegram Share on SMS

Варианты исполнений

Варианты исполнений светильников Трасса-Ex с креплением на консоль

Наименование

Световой поток,
лм

Потреб.
мощность,
Вт

Маркировка
взрывозащ­иты

Степень
защиты

Габаритные размеры
(АхВхС), мм

Масса,
кг

Трасса-1-Ех (СКС-А,Б,В-220-001-Н,Т-УХЛ1-Ех)

3750

30

ExnR II Т4 Gc / DIP А21 ТА(110…135)°С

IP67

395x209x105

3,4

Трасса-2-Ех (СКС-А,Б,В-220-002-Н,Т-УХЛ1-Ех)

7500

60

495x209x105

5,7

Трасса-3-Ех (СКС-А,Б,В-220-003-Н,Т-УХЛ1-Ех)

11250

90

605x209x105

7,7

Трасса-4-Ех (СКС-А,Б,В-220-004-Н,Т-УХЛ1-Ех)

15000

120

730x209x105

9,9

Трасса-5-Ех (СКС-А,Б,В-220-005-Н,Т-УХЛ1-Ех)

18750

150

870x209x105

11,5

Трасса-6-Ех (СКС-А,Б,В-220-006-Н,Т-УХЛ1-Ех)

22500

180

990x209x105

13,4



Варианты исполнений светильников Трасса-Ex с креплением на кронштейн

Наименование

Световой поток,
лм

Потреб. мощность, Вт,

Маркировка
взрывозащиты

Степень защиты,

Габаритные размеры (АхВхС), мм

Масса,
кг

Трасса-1-Ех (СКС-А,Б,В-220-001-01-Н,Т- УХЛ1-Ех)

3750

30

ExnR II Т4 Gc / DIP А21 ТА(110…135)°С

IP67

395x209x245

3,8

Трасса-2-Ех (СКС-А,Б,В-220-002-01-Н,Т- УХЛ1-Ех)

7500

60

495x209x245

6,1

Трасса-3-Ех (СКС-А,Б,В-220-003-01-Н,Т- УХЛ1-Ех)

11250

90

605x209x245

8,1

Трасса-4-Ех (СКС-А,Б,В-220-004-01-Н,Т- УХЛ1-Ех)

15000

120

730x209x245

10,7

Трасса-5-Ех (СКС-А,Б,В-220-005-01-Н,Т- УХЛ1-Ех)

18750

150

870x209x245

12,3

Трасса-6-Ех (СКС-А,Б,В-220-006-01-Н,Т- УХЛ1-Ех)

22500

180

990x209x245

14,2

Примечание:

  • Тип кривой силы света: А — косинусная, Б — широкая, В — глубокая.
  • Цветовая температура: Т — теплая (3000…4000 K), Н — нормальная (4000…6000 K).
